Hoe ga je als monteur machinebouw om met maattoleranties?
Hoe ga je als monteur machinebouw om met maattoleranties?
Als monteur machinebouw werk je dagelijks met maattoleranties, die bepalen hoe nauwkeurig onderdelen moeten passen. Het gaat om het begrijpen van technische tekeningen, het juiste gebruik van meetinstrumenten en het maken van de juiste keuzes wanneer onderdelen net buiten de tolerantie vallen. Een goede beheersing van maattoleranties zorgt voor kwaliteit, veiligheid en een soepel werkende machine.
In dit artikel beantwoorden we de meest voorkomende vragen over het werken met maattoleranties in de machinebouw: van het aflezen van tekeningen tot het omgaan met afwijkende onderdelen.
Wat zijn maattoleranties en waarom zijn ze belangrijk in de machinebouw?
Maattoleranties zijn toegestane afwijkingen van een nominale maat die aangeven binnen welke grenzen een onderdeel nog functioneel is. Ze bestaan uit een bovengrens en een ondergrens, die bepalen of een onderdeel wordt geaccepteerd of afgekeurd.
In de machinebouw zijn maattoleranties cruciaal voor de functionaliteit van machines. Zonder de juiste toleranties kunnen onderdelen niet goed op elkaar aansluiten, waardoor slijtage, trillingen of zelfs een complete storing ontstaat. Een lager dat te los zit, veroorzaakt speling en slijtage, terwijl een te strak lager vastloopt en beschadigt.
Toleranties zorgen ook voor uitwisselbaarheid van onderdelen. Wanneer alle onderdelen binnen de gestelde toleranties vallen, kun je ze probleemloos vervangen zonder aanpassingen. Dit bespaart tijd en kosten bij onderhoud en reparaties. Voor monteurs in de machinebouw betekent dit efficiënter werken en minder frustratie tijdens de montage.
Hoe lees je maattoleranties correct af van technische tekeningen?
Maattoleranties op technische tekeningen worden weergegeven als een nominale maat met daarachter de toegestane plus- en minafwijking, bijvoorbeeld 50 +0,1/-0,05 mm. Dit betekent dat de maat tussen 49,95 mm en 50,1 mm moet liggen.
Let op de verschillende notaties die worden gebruikt. Soms zie je toleranties als twee getallen boven elkaar achter de nominale maat, waarbij het bovenste getal de plusafwijking en het onderste de minafwijking aangeeft. Bij symmetrische toleranties staat er bijvoorbeeld ±0,1 mm, wat betekent dat de afwijking zowel 0,1 mm groter als 0,1 mm kleiner mag zijn.
Het is ook belangrijk om te controleren welke eenheden worden gebruikt. Meestal werken we in millimeters, maar soms zie je ook toleranties in micrometers (μm) voor zeer nauwkeurige onderdelen. Controleer altijd de algemene toleranties, die vaak in het titelblok of in een hoek van de tekening staan vermeld, voor maten zonder specifieke tolerantie-aanduiding.

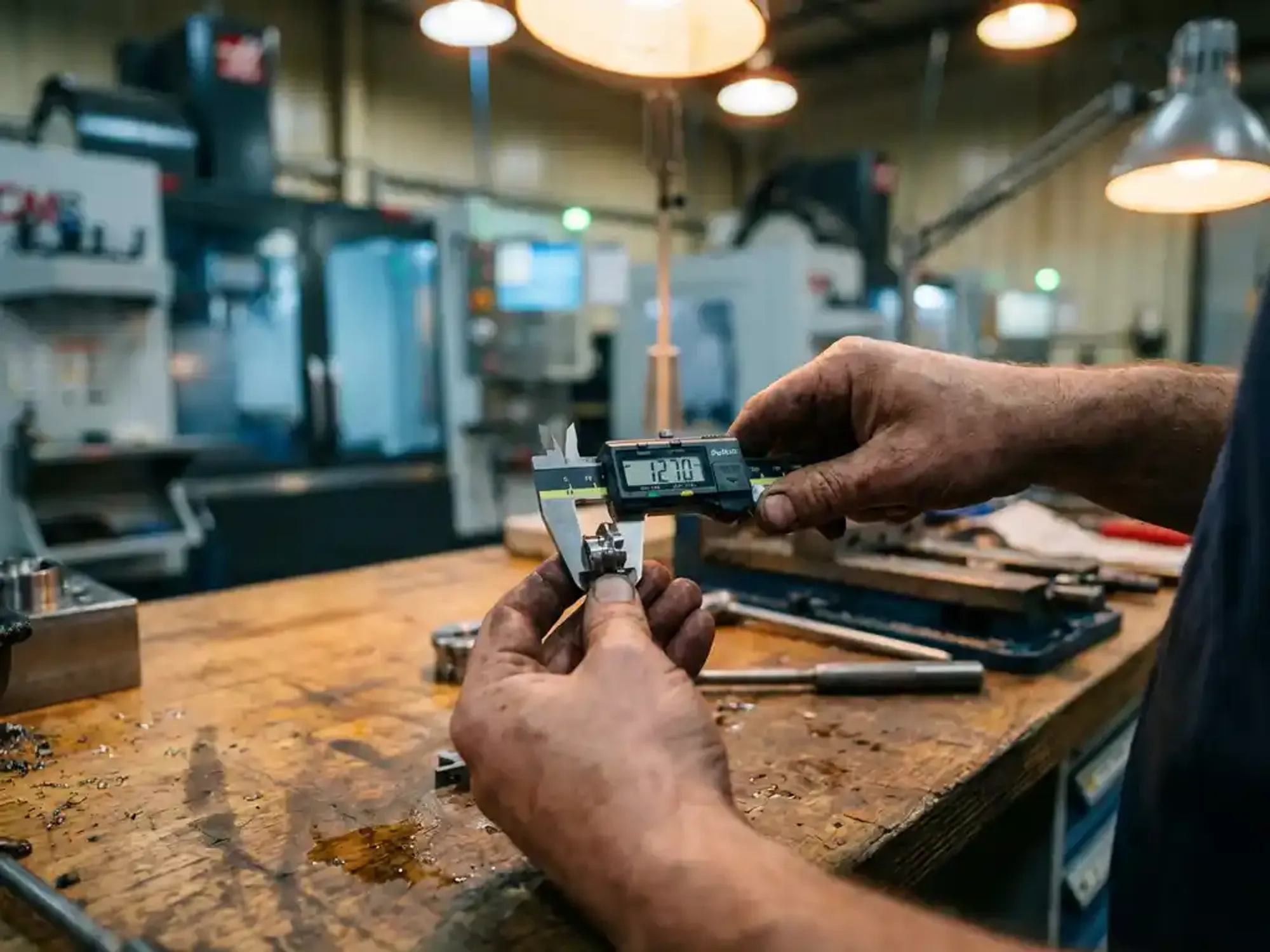

Welke meetinstrumenten gebruik je voor het controleren van maattoleranties?
Voor het controleren van maattoleranties gebruik je verschillende meetinstrumenten, afhankelijk van de vereiste nauwkeurigheid. Schuifmaten zijn geschikt voor toleranties groter dan 0,1 mm, micrometers voor toleranties tussen 0,01 en 0,1 mm, en meetklokken voor zeer nauwkeurige metingen onder 0,01 mm.
Kies het juiste meetinstrument op basis van de tolerantie die je moet controleren. Als vuistregel geldt dat je meetinstrument minimaal vier keer nauwkeuriger moet zijn dan de te controleren tolerantie. Voor een tolerantie van 0,1 mm gebruik je dus een instrument met een nauwkeurigheid van 0,025 mm of beter.
Zorg altijd voor gekalibreerde meetinstrumenten. Controleer regelmatig met eindmaten of referentieblokjes of je instrumenten nog correct meten. Houd je meetinstrumenten schoon en bewaar ze in een droge omgeving. Temperatuur speelt ook een rol: zowel het onderdeel als het meetinstrument moeten dezelfde temperatuur hebben voor nauwkeurige metingen.
Hoe ga je om met onderdelen die buiten de tolerantie vallen?
Onderdelen die buiten de tolerantie vallen, moeten eerst worden geëvalueerd op functionaliteit. Kleine overschrijdingen kunnen soms worden geaccepteerd na overleg met engineering, terwijl grote afwijkingen altijd tot afkeuring leiden.
Documenteer altijd welke onderdelen buiten de tolerantie vallen en waarom je een bepaalde beslissing hebt genomen. Dit helpt bij het analyseren van patronen en het verbeteren van het productieproces. Maak foto’s of notities van afwijkende onderdelen voor de kwaliteitsafdeling.
Bij twijfel over het accepteren van onderdelen buiten de tolerantie, overleg dan altijd met je leidinggevende of de engineeringafdeling. Zij kunnen beoordelen of het onderdeel nog functioneel is of dat aanpassing noodzakelijk is. Het is beter om even te overleggen dan later problemen te krijgen met een niet-functionerende machine. Voor complexe situaties kunnen ervaren professionals in de machinebouw waardevolle inzichten bieden.
Wat zijn de meest voorkomende fouten bij het werken met maattoleranties?
De meest voorkomende fouten zijn het verkeerd aflezen van tekeningen, het gebruik van onnauwkeurige meetinstrumenten en het niet rekening houden met temperatuurinvloeden. Ook het negeren van algemene toleranties en het niet documenteren van afwijkingen komen regelmatig voor.
Een veelgemaakte fout is meten op de verkeerde punten. Controleer altijd vanaf welk referentiepunt gemeten moet worden en zorg dat je meetinstrument loodrecht op het oppervlak staat. Scheve metingen geven vaak te grote waarden.
Let ook op de juiste interpretatie van verschillende tolerantiesoorten. Maattoleranties zijn anders dan vorm- en positietoleranties. Een onderdeel kan binnen de maattolerantie vallen, maar toch worden afgekeurd vanwege vorm- of positieafwijkingen. Zorg dat je begrijpt welke toleranties van toepassing zijn op het onderdeel dat je controleert.
